Описание

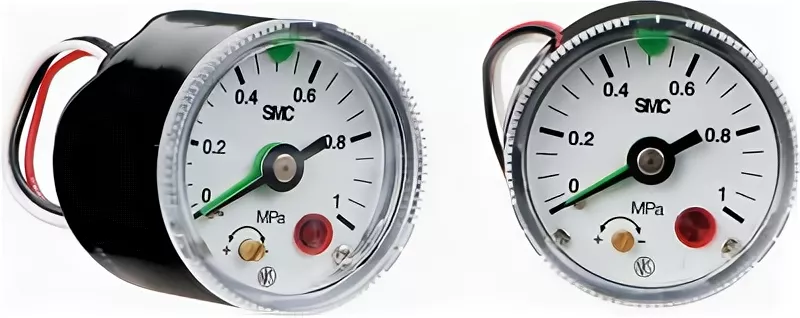

GP46, Манометр с реле (внешний диаметр 42.5)
GP46-10-01-C Манометр с реле давления, 10 бар, 1/8″ — Устройство объединяет манометр и реле давления, реле оборудовано индикатором срабатывания, есть ограничитель диапазона давления.
- Манометр со встроенным реле
- С индикатором рабочего состояния
- С индикатором предельных значений
- Опции: кольцо крышки и кабель с длиной 3 м
- Рабочая среда: Сжатый воздух
- Диапазон давлений: от 0 до 1.0 МПа
Технические характеристики
- Отображаемое давление 10 (1.0 МПа)
- Присоединительная резьб 01 (R 1/8)
- Световой индикатор Нет
- Принадлежности Прозрачная крышка затянутая, не снимаемая
По настройке
- Для настройки указателя (зелен.) или ограничителя удалите крышку, поворачивая против часовой стрелки до упора (примерно 6-7 мм).
- Используйте отвертку (2,9 мм) для настройки ограничителя. Будьте осторожны, чтобы не повредить стрелки и циферблат.
- Для настройки давления срабатывания поверните с помощью отвертки настроечный винт по часовой стрелке (в сторону минуса) для уменьшения давления или против часовой стрелки (в сторону
плюса) для увеличения давления. - После завершения настройки установите обратно крышку. Убедитесь, что она зафиксирована и плотно стоит на месте.
