Манометры для контроля давления в пневмосистемах: на выходе регулятора, в магистрали, на входе оборудования. Показывают фактическое давление, без чего настройка регулятора превращается в угадывание.

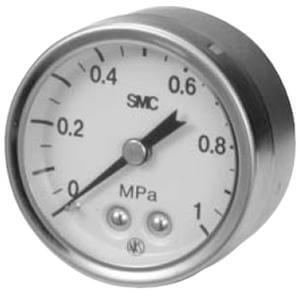

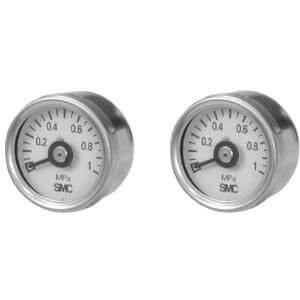

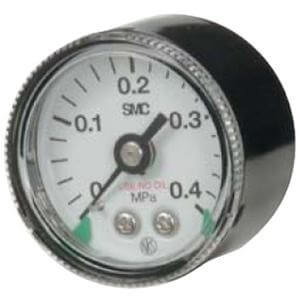

84 позиции. G — основной ряд круглых манометров разного диаметра корпуса. GP — с уплотнением и повышенной стойкостью к вибрации. GZ и GA — специальные исполнения. K и KP — принадлежности крепления.
Обозначение: G33-10-01 — диаметр корпуса 33 мм, шкала до 1 МПа, присоединение R1/8″. Первое число — габарит, второе — верхний предел шкалы, третье — резьба.
Шкалу выбирают так, чтобы рабочее давление приходилось на среднюю треть: у начала и конца шкалы погрешность максимальна. Манометр на 1 МПа для линии в 0,1 МПа покажет что угодно.
Присоединение бывает радиальным (штуцер снизу) и осевым (сзади) — зависит от того, как прибор встаёт в узел. Заменить одно другим без переделки не получится.
