Описание

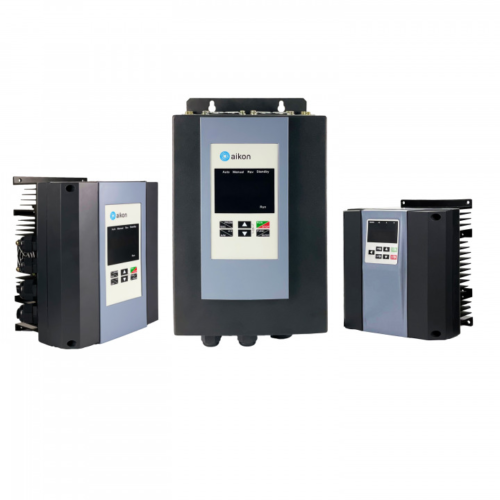

PD ES, Контроллеры с функциями частотного регулирование
Преимущества серии PDES:
- Работа по перепаду давления или температуры
- Возможность реализации многонасосной системы со сменой ведущего (до 6 насосов на насосной станции);
- Управление насосами и вентиляторами мощностью до 1000 кВт;
- Плавный пуск и остановка обеспечивают защиту двигателя;
- Главная панель управления легко снимается;
- Увеличенный диапазон мощности (от 1.5 до 560 кВт);
- Поставляется в двух исполнениях: IP20 (заменяя FD N) и IP65 (заменяя PD R);
- Упрощённая настройка (типовые решения настраиваются за считанные минуты);
- Доступная цена (на уровне FD N и PD R);
- Расширенный функционал (возможность подключения датчиков температуры обмоток статора, подшипников, вибрации и сухого хода).
Технические характеристики контроллеров с функциями частотного регулирования PD ES:
| Характеристика | Значение |
|---|---|
| Мощность | 0,75 ~ 560 кВт |
| Источник питания, В | 380В |
| Частота питания | 47 ~ 63 Гц |
| Тип аналогового входного/выходного сигнала | 0-10 В, 4-20 мА |
| Способ управления | V/F управление, векторное управление с разомкнутым контуром |
| Пусковой момент | 0,5 Гц / 100% |
| Диапазон скоростей | 1:100, точность регулировки: ± 0,5% |
| Возможность перегрузки | 60 секунд – 120% номинального тока; 3 секунды – 150% номинального тока. |
| Максимальная частота | векторное управление – 320 Гц; V/F управление – 600 Гц |
| Источник команд управления | клавиатура, входная клемма, Modbus, автоматический пуск |
| Интерфейсы | 1 независимый интерфейс RS485, 1 интерфейс eCan |
| Температура окружающей среды при эксплуатации | -10°C ~ 40°C |
| Относительная влажность | менее 95% без конденсации |
| Вибрация | менее 5,9 м/с2 (0,6 г) |
| Температура хранения | -20°C ~ 60°C |
| Степень защиты | IP20/ 65 |
Схема и габаритные размеры PDES02D2K IP20:
