Назначение

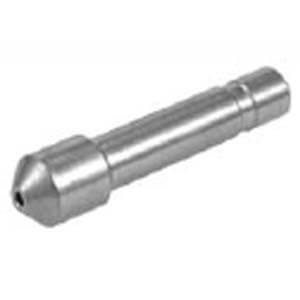

KN-Q10-200 — сопло для обдува сжатым воздухом производства SMC: диаметр 2 мм, быстроразъёмное присоединение ø10 мм.
Применяется для обдува деталей и инструмента, в том числе при работе со смазочно-охлаждающей жидкостью.
Характеристики
- Диаметр сопла — 2 мм
- Присоединение — быстроразъёмное, под трубку ø10 мм
- Длина — L1 43 мм, A 22 мм
- Максимальное рабочее давление — 1,0 МПа
- Диапазон рабочих температур — от −5 до +60 °C
- Рабочая среда — воздух, смазочно-охлаждающая жидкость
Как читается обозначение
| KN | Сопло для обдува сжатым воздухом |
| Q10 | Быстроразъёмное присоединение под трубку ø10 мм |
| 200 | Диаметр сопла 2 мм — код это диаметр, умноженный на сто |
Ряд KN
Сопла KN служат для обдува сжатым воздухом. Конструкция улучшена по сравнению с обычной: нужный эффект обдува достигается при меньшем расходе воздуха. Сопло можно ставить на пневматический пистолет серии VMG и применять со смазочно-охлаждающей жидкостью.
- Максимальное рабочее давление — 1,0 МПа
- Диапазон рабочих температур — от −5 до +60 °C
- Рабочая среда — воздух, смазочно-охлаждающая жидкость
- Материал трубок — нейлон, мягкий нейлон, медь
- Наружный диаметр трубок — ø4, ø6, ø8, ø10, ø12, ø16, ø20 мм
Присоединение бывает трёх видов: под трубку с накидной гайкой, с наружной резьбой и быстроразъёмное. Кроме стандартных, в ряду есть исполнения пониженной шумности, с повышенной эффективностью за счёт эффекта Коанда и с поворотным направляющим наконечником — это отдельные серии KNS, KNH и KNK.
