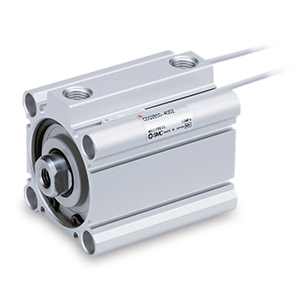

CQ2B16-15D Компактный пневмоцилиндр, М5х0.8

Описание
C(D)Q2, Компактный цилиндр, двустороннего действия, с односторонним штоком (с монтажом датчиков положения в пазах)
  • Компактный цилиндр двустороннего действия с односторонним штоком
  • Диаметры поршня (мм):  12, 16, 20, 25, 32, 40, 50, 63, 80, 100
  • Стандартные длины хода (мм):  от 5 до 100
  • Присоединительные резьбы: M (для диаметра поршня от 12 до 25); Rc, NPT или G (диаметра от 32 до 100)
  • Возможность установки датчиков положения
  • Магнит Нет
  • Монтаж B (Сквозное отверстие [Стандартный])
  • Тип Стандартный
  • Диаметр поршня Ø16 mm
  • Тип присоед. резьбы Rc (Или метрическая для диаметров 16 и 20, а также 32 с ходом 5 мм)
  • Ход 15
  • Опция корпуса Стандартный [Наконечник штока с внутр. резьбой]
  • Паз датчика положения Нет, также для диаметров 12-25 без магнита
  • Монтажный болт Нет
  • Кронштейн наконечника штока Нет
  • Датчик положения Без датчика
  • Шнур или разъем с кабелем 0.5 м или Нет в случае отсутствия датчика
  • Количество 2 шт. или Нет в случае отсутствия датчика
  • Опции конца штока Нет
  • Термостойкость Нет
  • Низкоскоростное исполнение Нет
  • Исполнение из нержавеющей стали Нет
  • Фторкаучуковые уплотнения Нет
  • Рабочая среда Compressed air
  • Максимальная температура среды 70 ºC
  • Minimum temperature of pressure medium -10 °C
  • Макс. рабочее давление 1.0 MPa
  • Мин. рабочее давление 0.07 MPa
  • Proof pressure 1.5 MPa
  • Максимальная окружающая температура 70 ºC
  • Минимальная окружающая температура -10 °C
  • Количество портов 2 шт.
  • Pneumatic input connection M5
  • Принцип действия Двустороннего действия
