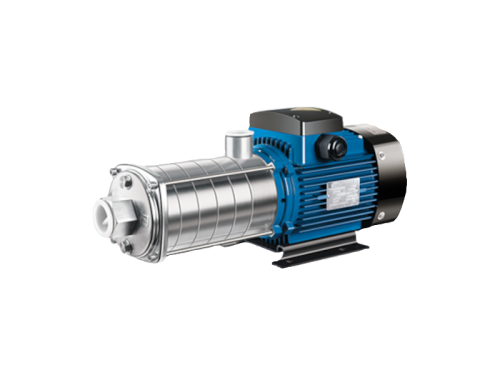

CM, горизонтальный центробежный насос
Конструкция:
Насосные агрегаты серии CM состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлиненном валу электродвигателя консольно. Напорный патрубок — радиальный, всасывающий — осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.
Проточная часть насосов серии CM состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно из нержавеющей стали. Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.
Электродвигатель:
В качестве привода в насосах серии СM используется асинхронный электродвигатель типа TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
Степень защиты: IP55;
Класс изоляции: F;
Стандартное напряжение 50 Гц: 1х220 В;3×220/380 В;3×380 В.
Максимальная мощность однофазного двигателя Р1= 2,4 кВт.
Условия эксплуатации:
Насосы предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др.).Жидкость перекачиваемая насосом не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.
Температура жидкости:
стандартное исполнение: от -15 °С до +70 °С;
высокотемпературное исполнение: от -15 °С до +105 °С;
Температура окружающего воздуха: не более 40 °С.
Высота над уровнем моря: не более 1000 м.
Максимально допустимое давление в корпусе насоса: 1,0 МПа (10 бар).
Применение:
- Водоснабжение;
- Системы кондиционирования воздуха;
- Системы охлаждения, циркуляции, водонагрева;
- Системы водоочистки: фильтрация, водоподготовки;
- Системы орошения;
- Санитарно-техническое оборудование;
- Установки повышения давления.
