BTS-DSU35-Z07 Аксессуары Turck

Описание

Аксессуары

Монтажный набор

Номер для заказа: 6900403

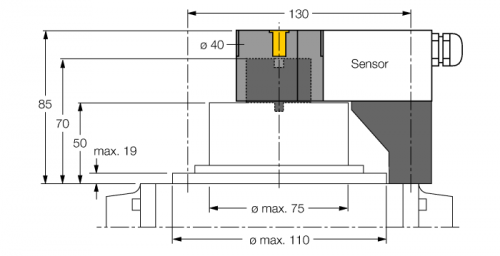

    Монтажный набор для больших поворотных задвижек:

    Ø разделительной пластины и пружинного кольца: макс. 110 мм

    Конфигурация пробивок на поверхности фланца: 30 × 130 мм

    Высота соединительного вала (удлинитель вала): 50 мм / Ø: макс. 75 мм

    Включены в поставку:

    1 разделительная пластина 50 мм (POM)

    1 разделительное кольцо Ø 20 мм (PP-GF30)

    Монтаж разделительных пластин:

    2 цилиндрических винта M5 × 12 [DIN 912‐A2]

    2 цилиндрических винта M5 × 65 [DIN 912-A2]

    4 стопорные шайбы A5 [DIN 137-A2]

    Монтаж позиционирующего элемента с разделительным кольцом:

    1 винт с плоской головкой M6 × 45 [DIN 7991-A2]

    Разделительное кольцо имеет крестообразную выемку 4 × 4 мм, позволяющую установить актуатор со смещением на 90°, что подходит для монтажа крест-накрест.

2 434  в том числе НДС 20%
Общая сумма: 2 434
Добавить в корзину
Скачать описание
pdf
0.16 mb
