4-х и 5-линейные с электропневматическим управлением

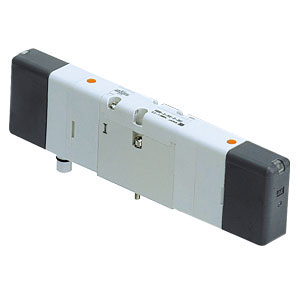

Четырёх- и пятилинейные пневмораспределители с электропневматическим управлением — основной элемент управления цилиндрами двустороннего действия. Электрический сигнал на катушку переключает поток и меняет направление движения штока.

147 позиций:

• SY — самый распространённый ряд, компактные, монтируются поштучно и на плите;

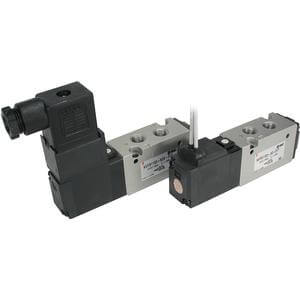

• VF и VFS — на больших расходах;

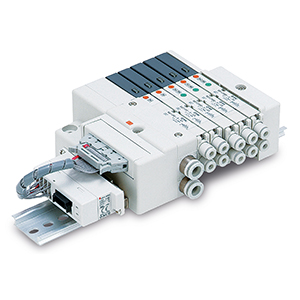

• VQZ и VQC — для пневмоостровов и групповых сборок;
• VK — компактные, простой конструкции.

Совпасть при подборе должны четыре вещи: число линий и положений (5/2 моностабильный, 5/2 бистабильный, 5/3 с разными центрами), присоединение, напряжение катушки и способ монтажа. Напряжение путают чаще всего: 24 В постоянного и 24 В переменного тока — разные катушки.

Отдельно про 5/3. Средняя позиция бывает трёх видов: закрытый центр (шток стоит), открытый на выхлоп (шток свободен) и под давлением с обеих сторон. Выбирается по тому, что должно произойти при потере сигнала.
